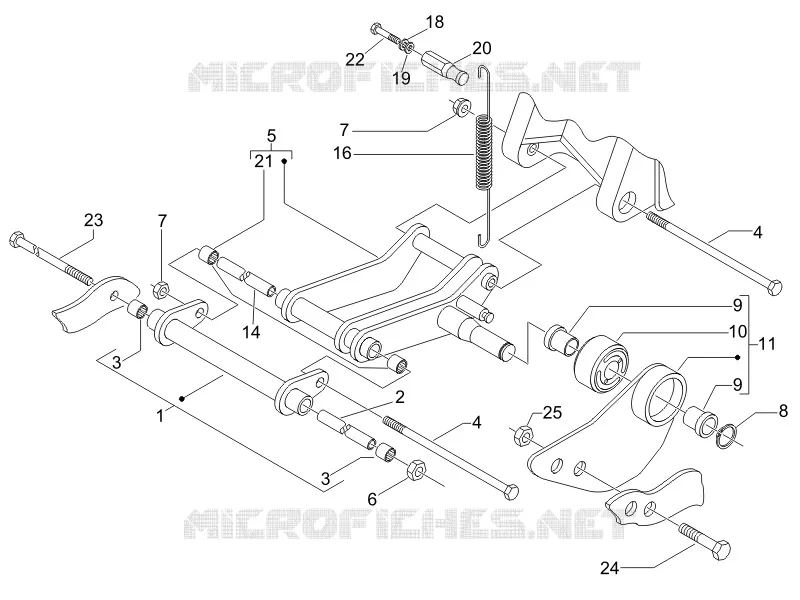

Schwingarm
1
2
3
3
4
4
5
6
7
7
8
9
9
10
11
14
16
18
19
20
21
22
23
24
25
1
Chassis side swinging arm
597495
Nicht verfügbar
2
Spacer
CM067802
27,46€ Einzelpreis inkl. MwSt.
3
Roller cage
597374
Nicht verfügbar
4
Hex screw M10x202
271807
13,12€ Einzelpreis inkl. MwSt.
5
Complete swinging arm on engine side
601744
88,52€ Einzelpreis inkl. MwSt.
6
Self locking nut M10
231370
2,98€ Einzelpreis inkl. MwSt.
7
Self locking nut M10
232108
Nicht verfügbar
7
Self locking nut M10
002440
2,88€ Einzelpreis inkl. MwSt.
8
Circlip
006416
3,26€ Einzelpreis inkl. MwSt.
9
Bush
273460
2,81€ Einzelpreis inkl. MwSt.
10
Silent-block
272750
35,57€ Einzelpreis inkl. MwSt.
11
Bracket
601510
120,62€ Einzelpreis inkl. MwSt.
14
Spacer L=183 mm
CM067801
21,38€ Einzelpreis inkl. MwSt.
16
Spring
564813
7,80€ Einzelpreis inkl. MwSt.
18
Flat washer 16x6,5x1,5
013880
1,88€ Einzelpreis inkl. MwSt.
19
Spring washer 6,4x11x0,5
006966
3,49€ Einzelpreis inkl. MwSt.
20
Pin
600309
8,69€ Einzelpreis inkl. MwSt.
21
Roller cage
597374
Nicht verfügbar
22
Hex socket screw M6x20
709674
3,07€ Einzelpreis inkl. MwSt.
23
Hex screw M10x245
563977
18,34€ Einzelpreis inkl. MwSt.
24
screw
263381
3,30€ Einzelpreis inkl. MwSt.
25
Nut
272176
2,80€ Einzelpreis inkl. MwSt.
Die Zeichnungen sind unverbindlich. Im Zweifelsfall stehen Ihnen unsere Fachleute gerne zur Beantwortung Ihrer Fragen zur Verfügung. Achten Sie beim Hinzufügen eines Teils zum Warenkorb darauf, die gewünschte Menge zu bestellen. Der angegebene Stückpreis gilt für jeweils eine Einheit der jeweiligen Teilenummer.
