Kurbelwellengehäuse für GILERA PIAGGIO VESPA Fly 4T E3 von 2009

Kurbelwellengehäuse

1

Complete crankcase Cat.2

CM1280085002

Nicht verfügbar

1

Complete crankcase Cat.1

CM1280085001

Nicht verfügbar

2

Pin 6,5x9,5x15

239388

Nicht verfügbar

3

Plug M12x1,5

411311

Nicht verfügbar

4

Nozzle

484034

9,95€ Einzelpreis inkl. MwSt.

5

Bush Ã˜8xÃ˜12x8

431860

3,26€ Einzelpreis inkl. MwSt.

6

Radial ball bearing 15x42x13

485912

Nicht verfügbar

7

Radial bearing 20x47x14

485913

Nicht verfügbar

8

Springs fixing pin

483785

7,24€ Einzelpreis inkl. MwSt.

9

Silent-block

486081

12,31€ Einzelpreis inkl. MwSt.

10

screw M6x60

432142

Nicht verfügbar

11

Circlip 25x26.9x1.2

000674

Nicht verfügbar

12

Gasket ring 20-32-7

82878R

14,72€ Einzelpreis inkl. MwSt.

13

Gasket ring 20-30-7

82898R

13,84€ Einzelpreis inkl. MwSt.

14

Locating dowel Ã˜11x10

478115

Nicht verfügbar

15

Nozzle D 1.1

844582

9,91€ Einzelpreis inkl. MwSt.

16

Cup

840489

3,05€ Einzelpreis inkl. MwSt.

17

Stud bolt

411295

Nicht verfügbar

18

Locating dowel Ã˜7,5x12

277916

8,52€ Einzelpreis inkl. MwSt.

19

screw M6x60

432142

Nicht verfügbar

20

Half crankcase gasket

845212

Nicht verfügbar

21

Lower oil bulkhead

483767

12,86€ Einzelpreis inkl. MwSt.

22

Upper oil bulkhead

485047

15,77€ Einzelpreis inkl. MwSt.

23

Screw w/ flange M5x16

830061

4,27€ Einzelpreis inkl. MwSt.

24

Filter door insert

845861

13,24€ Einzelpreis inkl. MwSt.

25

Gasket

431065

2,72€ Einzelpreis inkl. MwSt.

26

Spring

485655

3,19€ Einzelpreis inkl. MwSt.

27

Complete oil level dipstick

832130

7,87€ Einzelpreis inkl. MwSt.

28

Gasket ring 14,43x9,19x2,62

827085

2,54€ Einzelpreis inkl. MwSt.

29

Oil pressure valve

829661

13,69€ Einzelpreis inkl. MwSt.

31

Screw M5x10

018575

Nicht verfügbar

32

Plate

828766

Nicht verfügbar

33

Locating dowel

484993

3,19€ Einzelpreis inkl. MwSt.

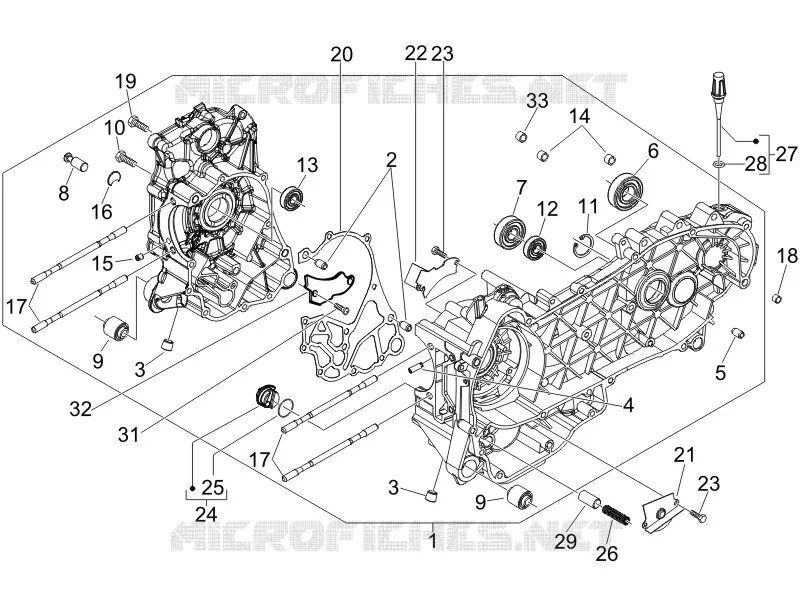

Auf dieser Seite finden Sie die detaillierte Kurbelwellengehäuse GILERA PIAGGIO VESPA-Abbildung. Diese Explosionszeichnung ermöglicht es Ihnen, die verschiedenen Komponenten zu identifizieren, die Sie für die Wartung Ihrer Maschine benötigen, und schnell deren Original-GILERA PIAGGIO VESPA-Teilenummer zu finden.

Die Abbildungen sind nicht verbindlich. Bei Fragen stehen Ihnen unsere Fachleute gerne zur Verfügung. Achten Sie beim Hinzufügen eines Teils zum Warenkorb darauf, die gewünschte Menge zu bestellen. Der angezeigte Stückpreis gilt jeweils für eine Menge von 1.
